濱州第二人民醫院變電所運維云平臺的研究及應用
發布日期：2022-01-19 15:48
發布人：admin
安科瑞電氣有限公司AcrelCloud-1000變電所運維云平臺采用互聯網和大數據技術，為電力運維公司和大型集團公司提供遠程監控功能。該平臺全面監控配電系統的運行狀態和功率數據，為用戶提供更好的運維服務。
1.項目概況。
2019年11月，安科瑞承擔了濱州市第二人民醫院配電室和箱變運維監控系統的設計和實施，旨在實現開閉所的集中管理和檢測，24小時不間斷監控開閉所的電氣參數和開關狀態，并可通過APP、短信和系統進行實時預警。
該軟件采用AcrelCloud-1000變電所運維云平臺。運維平臺服務器位于濱州市第二人民醫院。數據采集箱設置在變電站，通過4G無線網絡傳輸?shù)竭\維平臺服務器?，F(xiàn)場所有配電電路均配備多電路監控儀表。
2.系統架構。
AcrelCloud-1000變電所運維云平臺采用分層分布式結構設計，整體結構如下：

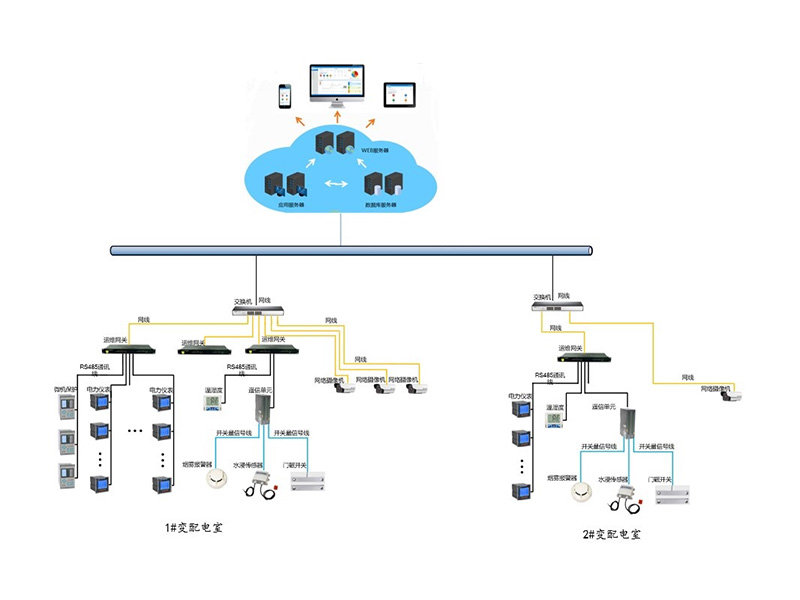

系統結構圖
如系統結構圖所示:變電所運維云平臺包括站控管理層(運維軟件)和網絡通信層(變電站數據網關)，現場安裝多回路電力儀表。
網關安裝在現場數據采集箱中，采用嵌入式系統，實時連續采集數據并存儲在現場。協議轉換后，按約定協議壓縮上傳云平臺。網關可以設置觸發報警，觸發主動上傳，具有斷點續傳功能。網關有自己的內存，可以存儲15天左右的現場數據。網絡恢復后，數據將繼續從斷點上傳，以確保數據不丟失。為了節省流量，可以選擇在5分鐘內上傳正常波動數據，并在5秒內上傳異常數據(變位、越限等)。)并推送短信和手機APP。
3.系統軟件模塊。

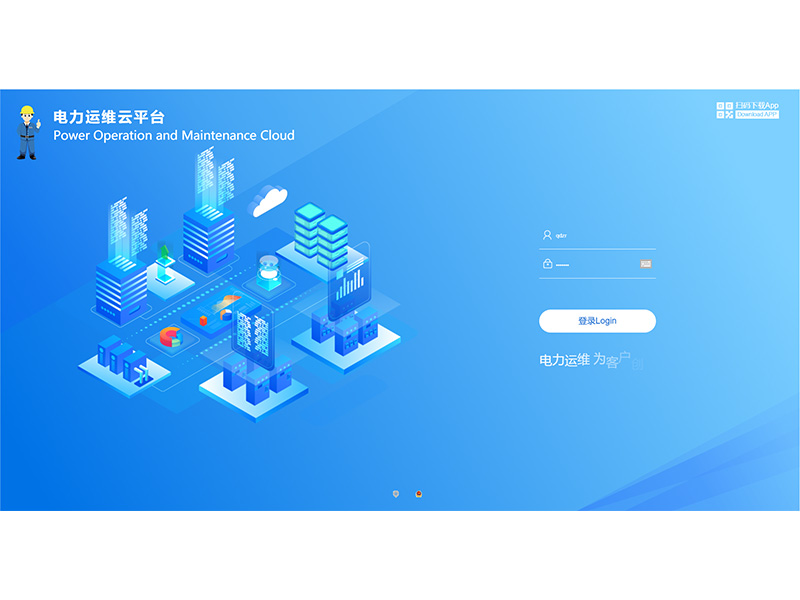

平臺登錄界面。
用瀏覽器打開變電所運維云平臺鏈接，輸入賬戶名和權限密碼登錄，防止未授權人員瀏覽相關信息。

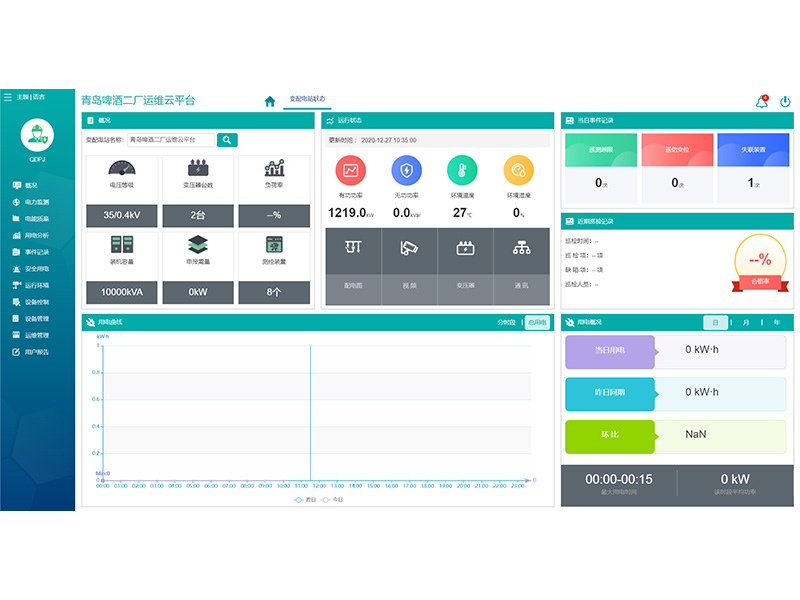

平臺首頁
平臺主頁為變電站概況，包括變電站狀態、地圖導航和能耗月報。變電站狀態包括:變電站概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。
電力監控

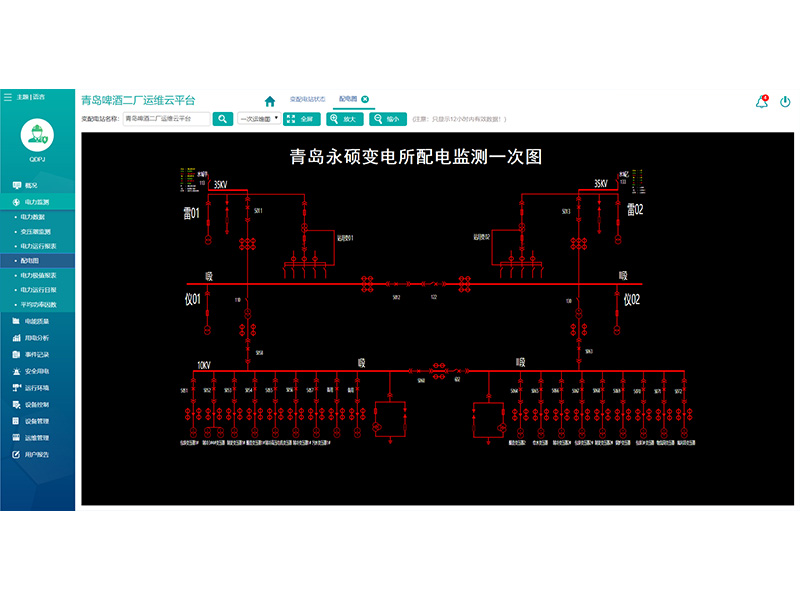

電力監控頁面包括配電圖、變壓器監控和電力數據。

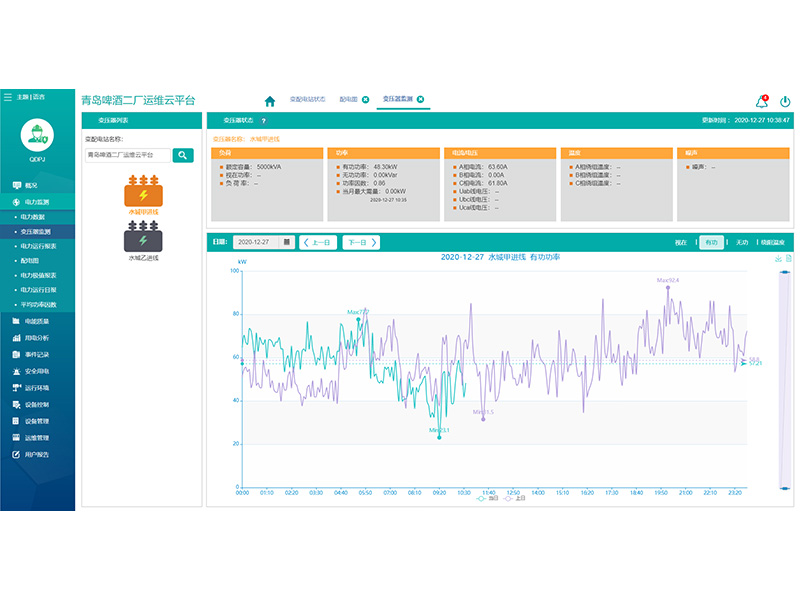

變壓器監測
顯示變壓器的運行狀態，顯示變壓器的電壓等級；變壓器狀態顯示變壓器的運行參數，即負載、功率、電流、電壓、溫度和功率曲線。

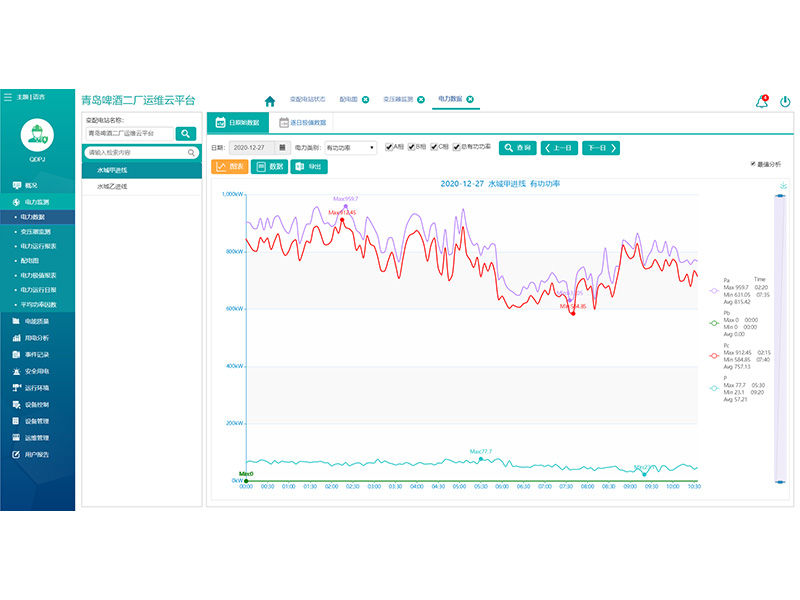

電力數據
電力數據顯示變電站各電路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、功率等參數，并可導出圖表。

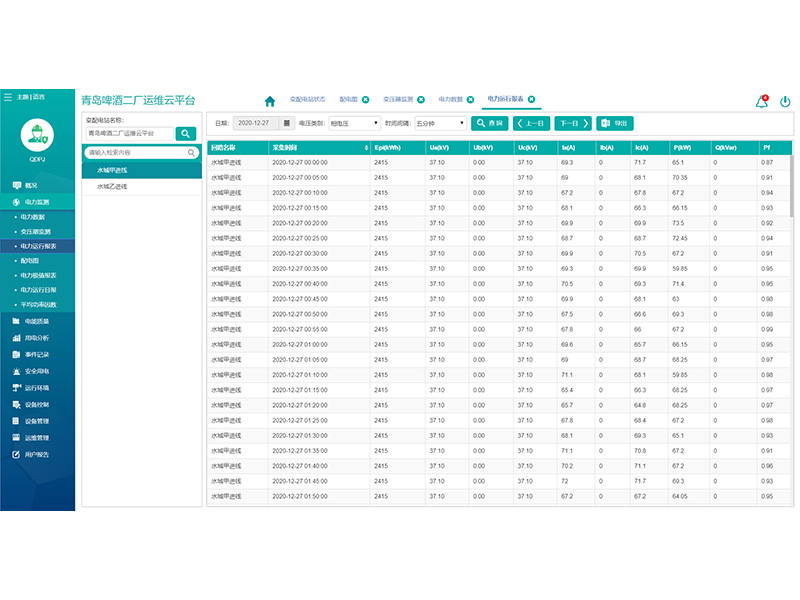

電力運行報告。
電力運行報告顯示每個電路的電力參數和電能實時值，如下圖所示：

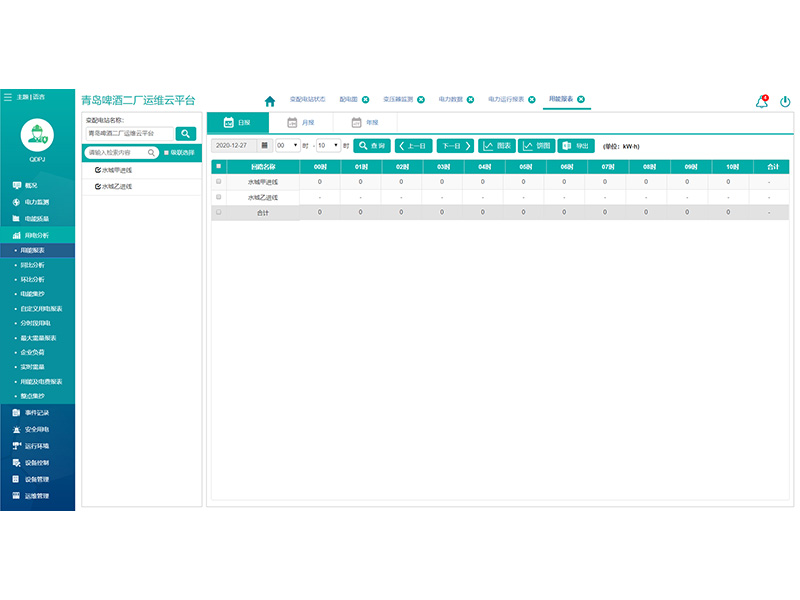

用電分析
用電分析包括用能報告、同比分析、環比分析、電能集抄、計量和線路損耗。
四、前景展望。
AcrelCloud-1000變電所運維云平臺根據運維變電所運維云平臺的運維效果分析具有優勢：
為電力運維公司提供智能電力運維服務平臺。該平臺作為連接運維單位和電力企業的紐帶，可以實時、全面地監控用戶配電系統的運行狀態和電力數據，節省時間和精力，為用戶提供更好的運維服務。
通過手機APP和短信報警，用戶可以更及時地了解配電系統的運行隱患和異常情況，保證系統的運行和生產安全。
平臺提供用戶概況、電力數據監控、電能質量分析、電力分析、日/月/年能源數據報告、異常事件報警和記錄、運行環境監控、運維訂單等功能，支持多平臺、多終端數據訪問。滿足客戶的各種需求。
它結合了電力監控、安全用電、能耗管理等系統的特點。它不僅可以實時監控變電站的用電量，還具有能耗分析功能，監測和統計剩余電流和電纜溫度。環境監測顯示，當前環境條件包括溫度、濕度、水浸、煙霧等。
5.結束語
AcrelCloud-1000變電所運維云平臺采用互聯網和大數據技術，實時、全面地監控用戶配電系統的運行狀態和功率數據，為用戶提供更方便、更全面的運維服務。
